[반도체 사전] 반도체 용어 정리 (나노, 메모리, 파운드리, 디자인 하우스)

- 매체에서 자주 접하는 반도체 용어 -



팹리스



- 팹리스란 반도체를 직접 만들지 않고 설계만 하는 회사를 의미합니다.

- 우리가 흔히 아는 Intel, NVIDIA, 삼성 등이 대표적인 팹리스 회사입니다.







파운드리



- 파운드리는 팹리스와 반대로 설계는 하지 않고 위탁 생산만 하는 회사를 의미합니다.

- 또한, 삼성과 같이 설계와 생산을 모두 하는 IDM(종합 반도체 회사)도 파운드리에 포함됩니다.

- 세계에서 가장 큰 대만의 TSMC, 우리나라의 삼성, 미국의 Global Foundry 등이 대표적인 파운드리 회사입니다.







디자인 하우스



- 팹리스와 파운드리를 연결시켜주는 것이 디자인 하우스입니다.

- 팹리스에서 설계한 코드를 각 파운드리 공정에 맞는 Layout으로 만들어 줍니다.

- 처음 설계보다 효율적인 Layout으로 수정하기도 합니다.



- 대부분의 디자인 하우스 회사는 팹리스가 아닌 파운드리 회사와 협력 관계를 가지고 있습니다.

  → 팹리스에서 파운드리 회사에 위탁 생산을 요청합니다.

  → 다시 파운드리 회사는 디자인 하우스에 설계 최적화 및 검증을 의뢰합니다.

  → 이후 다시 파운드리 회사의 공장으로 보내지는 구조를 가지고 있습니다.







반도체 기술력



- '3나노 공정, 5나노 기반 반도체 개발' '반도체 기술 경쟁력' 등의 기사에 나오는 ‘나노’는 길이의 단위입니다.

- x나노 공정이란, 회로를 그릴 때 소자와 소자를 연결하는 선이 필요한데, 이 선들 간의 간격을 의미합니다.

- 한마디로 ‘얼마나 더 작게 만들 수 있나?’가 반도체 회사의 기술력을 나타냅니다.



- 선들 간의 간격이 좁아지면 당연히 chip을 작게 만들 수 있습니다.

- 하지만 간격이 좁아짐에 따라 열이 발생하게 됩니다. 이로 인해 고장이나 오작동 등과 같은 문제가 발생합니다.

- 따라서 chip을 작게 만들면서 이러한 문제들이 발생하지 않게 하는 것이 반도체 기술력이라고 할 수 있습니다.



※ 1nm = 10억 분의 1M

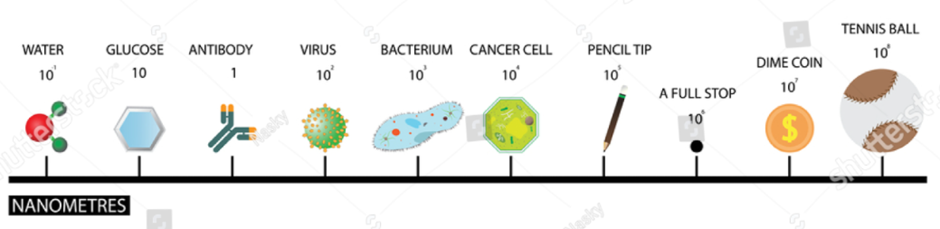

나노 단위 비교







수율(양품율)



- 전체 웨이퍼 중 완성된 양품 웨이퍼의 비율이나 한 웨이퍼에 있는 chip 중 양품 chip의 비율을 의미합니다.

- 쉽게 말해 공장에서 어떤 물건을 대량으로 만들 때, 흠집이나 깨짐 등이 없는 합격품의 비율을 수율이라고 합니다.







AP



- 컴퓨터의 CPU처럼 스마트폰이나 태블릿에서의 뇌의 역할을 하는 것이 AP입니다.

- AP 내부에는

  → CPU나 연산을 담당하는 NPU,

  → 그래픽을 담당하는 DISP, DDI,

  → 통신을 담당하는 interface 등이 있습니다.







메모리



일상생활에서도 많이 쓰이는 메모리는 기억장치를 의미합니다.





<비휘발성 메모리>



- ROM : 전원이 꺼져도 저장된 정보는 지워지지 않는 메모리입니다.

- Mask ROM :가장 대표적인 memory로, 데이터를 한 번 저장해두고 쓰거나 지우는 것이 불가능합니다.

- EPROM : 저장된 데이터를 지우고 쓰는 것이 가능한 ROM으로, 데이터를 지우는 방법에 따라 2가지로 나뉩니다.

- EEPROM : 전압을 이용하여 데이터를 지우는 ROM

- UVEPROM : 자외선을 이용하여 데이터를 지우는 ROM

- Flash memory : 위의 PROM보다 더 빠르게 지우고 쓰기가 가능한 memory입니다.

- OTP : 딱 1번 수정 가능한 ROM





<휘발성 메모리>



- RAM : 전원이 꺼지면 저장된 정보도 지워지는 메모리입니다.

- DRAM : 삼성을 대표하는 RAM으로, SRAM보다 속도는 느리지만 큰 용량을 가지고 있습니다.

- SRAM : DRAM보다는 용량이 작지만 빠른 속도를 가지고 있습니다.

- SDRAM : 삼성에서 개발한 빠른 속도를 지원하는 RAM

- DDR SDRAM : SDRAM 보다 2배 빠른 속도를 지원하는 RAM으로

                         2020년에는 sk하이닉스가 DDR5 SDRAM을 개발했습니다.
