- LEC -
(Logic Equivalance Check)
- 기존 netlist와 logic 추가 이후 변경된 netlist의 function이 동일한지 검증하는 단계입니다.
LEC를 하는 이유
- chip 설계 중 기능이 변경되면 chip 전체가 쓸모 없어지기 때문에 LEC를 통해 function 적인 부분을 test 해야 합니다.
* RTL code 합성 시 진행하는 optimization이나 DFT logic 삽입, PnR 등을 진행하다 보면 function 적으로 바뀌어 버릴 수 있습니다.
- 기술이 발전으로 logic의 복잡성이 증가함에 따라 LEC는 logic의 function 적인 부분에 있어서 중요한 역할을 합니다.
LEC 방법
- Logic을 test 하기 위해 gate simulation을 하게 되면 많은 test vector가 필요합니다.
→ Test vector는 입력이 될 수 있는 모든 경우의 수를 포함시켜 만들 가능성이 매우 적습니다.
→ 따라서 Logic Equivalance Check는 전체 logic을 simulation 하는 것이 아닌

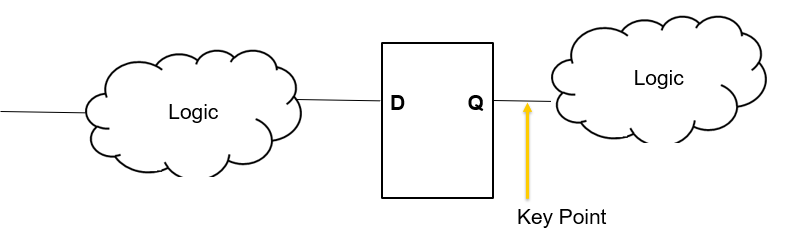

key point를 이용하여 해당 부분의 출력을 비교합니다.
LEC의 3가지 단계
- Setup
- Mapping
- Compare

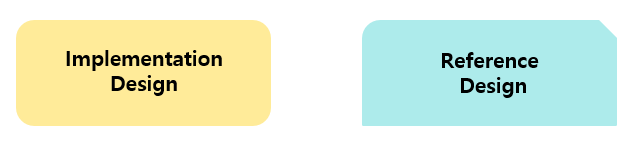

Setup
- 원래 logic과 수정된 logic을 지정하여 어떤 design들을 비교할 것인지 결정
(ex) Gate Level Netlist vs PnR Netlist)
- blackbox의 specification 지정
- design의 clock info, power info 등을 지정
- 만약 DFT netlist와의 LEC라면 DFT mode를 제어하는 port들의 constraint도 추가해야 합니다.

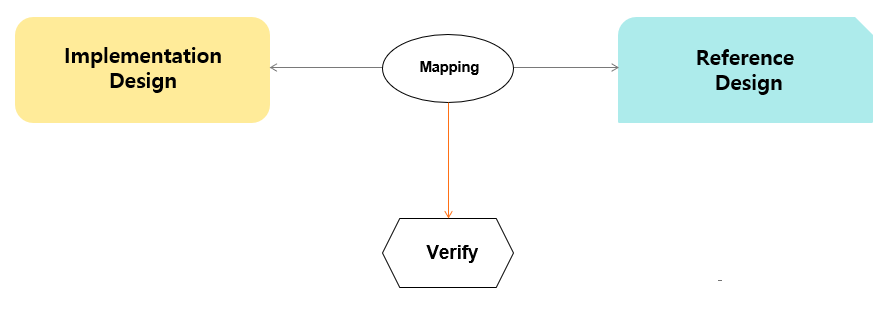

Mapping
- 각 logic에서 비교할 point를 mapping(연결)해 주는 단계입니다.
* 두 design 중 하나의 design에만 존재할 경우 mapping 하지 않습니다. (unmatched)
Verify
- mapping 된 point(key point)에서의 equivalent를 확인하는 단계입니다.
LEC report
- Non-equivalence report
- Unmated report
- mapping report
언제 LEC를 해야 하나?
- RTL vs Gate level Netlist
- Gate Level Netlist vs DFT Netlist
- DFT Netlist vs PnR Netlist
LEC를 했을 때 Gate Simulation 보다 좋은 점
- 비교적 빠르게 확인하여 수정 가능 (Run time 감소)
- Simulation에 대한 의존도 감소
- Test vector가 필요 없음
- key point를 통해 정확한 검증 가능
- PnR 진행 시 생긴 버그의 누락 방지
